    场效应管的基本放大电路

    2022-09-02 10:38:43

    场效应管的基本放大电路

    和半导体三极管一样,场效应管的电路也有三种接法即共源极电路、共漏极电路和共栅极电路。

    1、共源极电路

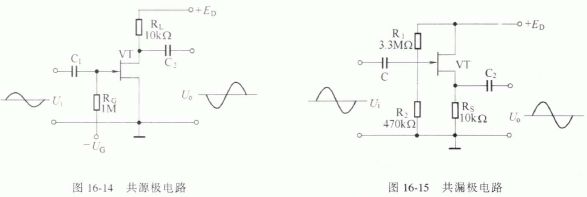

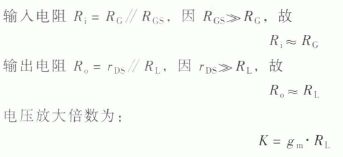

    共源极电路除有图16-13 所示的接法外,还可采用图16-14 所示的电路。这种电路的栅偏压是由负电压UG经偏置电阻RG提供的。该电路虽然简单.但R G不易取得过大.否则会在栅漏泄电流流过时产生较大的压降,使栅偏压发生变化.造成工作点的偏离。共源极基本放大电路的主要参数,可由以下各式确定:


    2、共源极电路

    共漏极电路如图16-15 所示。该电路中除有源极电阻Rs提供的自偏压外,还有由R1和R2组成的分压器为栅极提供的固定栅偏压。共漏极电路的输出与输入同相,可起到阻抗变换器的作用。


    共漏极基本放大电路的主要参数可由以下各式确定:


    3、共栅极电路

    共栅极电路如图16-16 所示。偏置电路为自给偏置,当ID流经Rs时产生压降ID· Rs, 由于栅极接地,相当于源极电位比栅极高出一个ID· Rs值。这种方法简单.栅极电压也会随信号自动调节,对工作点的稳定有好处C 该电路有良好的放大特性。


    共栅极电路的输入电阻和输出电阻由下式确定:
