快恢复二极管的内部结构及应用

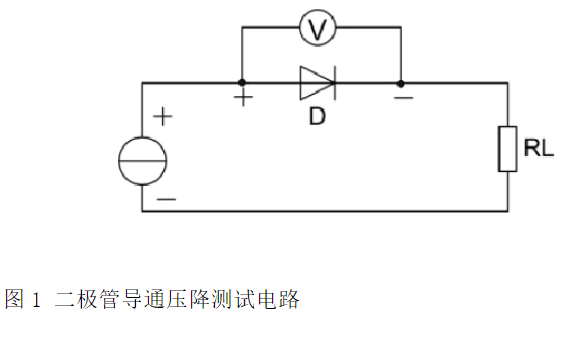

快恢复二极管与普通PN结二极管不同，它属于PIN结型二极管，即在P型硅材料与N型硅材料中间增加了基区I，构成PIN硅片。因基区很薄，反向恢复电荷很小，所以快恢复二极管的反向恢复时间较短，正向压降较低，反向击穿电压（耐压值）较高。

通常，5~20A的快恢复二极管管采用TO–220FP塑料封装，20A以上的大功率快恢复二极管采用顶部带金属散热片的TO–3P塑料封装，5A以下的快恢复二极管则采用DO–41、DO–15或DO–27等规格塑料封装。

采用TO–220或TO–3P封装的大功率快恢复二极管，有单管和双管之分。双管的管脚引出方式又分为共阳和共阴。

1、快恢复二极管在继电器方面的应用

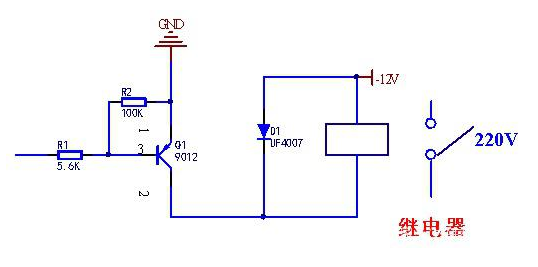

如下图，在继电器两端并联一个UF4007，它的反向重复峰值电压1000V、正向浪涌电流30A。继电器线圈是可以储存能量的，一旦线圈断电，它两端就会产生很大的反向电动势，如果在线圈两端并联一个快恢复二极管，使它产生一个回路，电动势通过这个回路使线圈储存的能量泄放。

2、快恢复二极管在IGBT开关管的应用

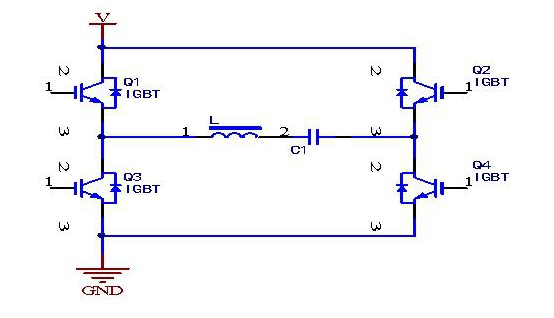

如下图是电磁炉全桥控制的LC振荡电路，Q1-Q4相互导通，在导通-关断过程中，会产生能量，这个二极管经常被称为寄生二极管或者续流二极管，IGBT作为开关用时候一般电压达到上千伏，因此肖特基二极管不适合。

3、快恢复二极管在BOOST升压等开关电源应用

1）如下图是BOOST升压电路，FR154为400V/1.5A快恢复二极管，起到防止电流倒灌作用

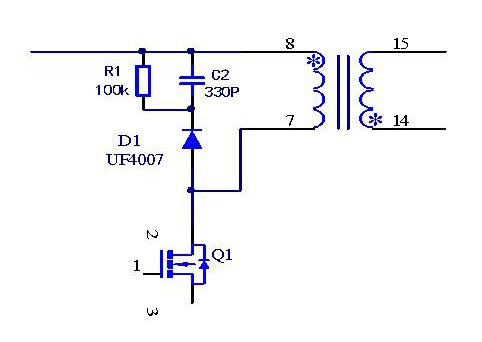

2）在RCD等钳位吸收回路应用，如下图D1/UF4007与R1、C2组成吸收回路
