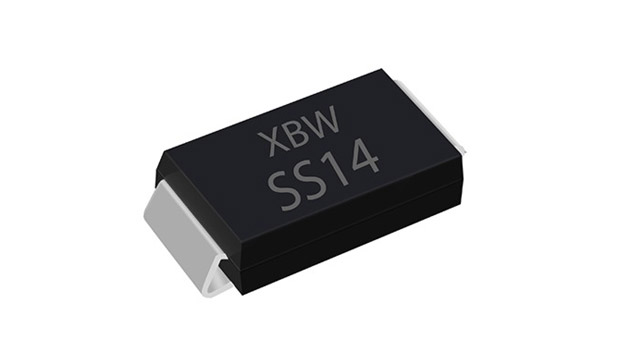

SS14肖特基二极管结构及不同型号区别！

　　SS14肖特基二极管结构

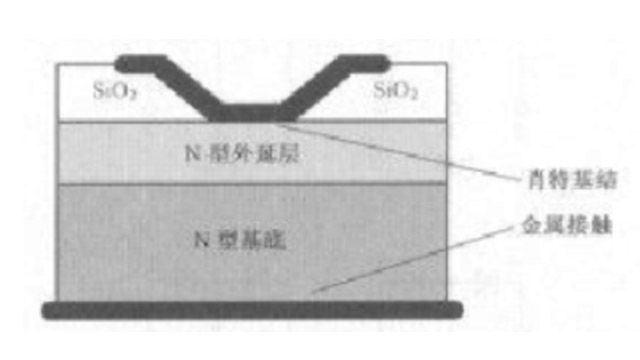

　　图13-3显示了SS14肖特基二极管结构的内部结构。SS14肖特基二极管结构具有较低的串联电阻和较强的非线性，适用于射频电路。

　　在一些金属和N型半导体材料接触后，电子将从N型半导体物质扩散到金属中，从而在半导体材料中形成耗尽层，该耗尽层具有类似于常规PN结的特性。这种由金属和半导体材料接触形成的类似于PN结势垒的结构称为肖特基结。

　　当施加正和正偏置电压(阳极金属连接到电源的正极，N型衬底连接到电源负极)时，肖特基势垒层变窄，内部电阻降低。如果在肖特基势垒的两端施加反向偏置电压，则肖特基势垒层变宽，其内部电阻变大。

　　SS14、SS24和SS34之间的唯一区别是最大正向整流电流，SS14为1A，SS24为2A，SS34为3A。

　　这三种肖特基二极管的具体参数如下：

　　SS14肖特基二极管：最大反向峰值电压VRRM=40V，最大正向整流电流I(AV)=1A，最大正向压降VF=0.5V，最大反向泄漏电流IR=20mA。

　　SS24肖特基二极管：最大反向峰值电压VRRM=40V，最大正向整流电流I(AV)=2A，最大正向压降VF=0.5V，最大反向泄漏电流IR=20mA。

　　SS34肖特基二极管：最大反向峰值电压VRRM=40V，最大正向整流电流I(AV)=3A，最大正向压降VF=0.5V，最大反向泄漏电流IR=20mA。

　　SS14、SS24和SS34是肖特基二极管，具有单一导电性的器件。但其最突出的特点是反向恢复时间很短，因此多用作高频、低压、大电流整流二极管、续流二极管和?；ざ?。
