    肖特基二极管的原理、特性以及选型指南

    2023-09-17 10:15:21

      肖特基二极管是一种重要的电子元件,具有快速开关速度、低反向漏电流等特点,广泛应用于电子设备中。在不同的应用场景中,选择合适的肖特基二极管至关重要。今天新邦微将介绍肖特基二极管的原理和特性,并提供一些选型指南,帮助大家选择适合自己需求的肖特基二极管。

    肖特基二极管的原理、特性以及选型指南

      一、肖特基二极管工作原理

      肖特基二极管是一种金属与半导体的结合,它是由一个金属与半导体材料(通常是硅)的结合构成。这种结合在一侧形成 P-N 结,也被称为构成层。肖特基二极管的工作原理可以理解为当正向偏压施加在肖特基二极管时,电子从金属一侧向半导体一侧注入,形成电流。而当反向偏压施加时,电子在构成层中不能注入,因此几乎没有电流流过。

      二、肖特基二极管特性

      1、快速开关速度:肖特基二极管具有快速的开关速度,因此适用于高频率应用,如通信设备和无线电设备。

      2、低反向漏电流:肖特基二极管在反向偏压下的漏电流非常低,这是因为肖特基二极管的结构中没有 pn 结,避免了 pn 结的反向漏电流。

      3、低前向压降:与普通二极管相比,肖特基二极管的前向压降更低,可以减少能量损耗,提高电子设备的效能。

      4、低反向恢复时间:肖特基二极管具有较低的反向恢复时间,使得它适用于高速切换应用,如开关电源和功率放大器等。

      三、肖特基二极管选型指南

      选择适合的肖特基二极管对于电子设计至关重要。以下是一些选型指南:

      1、峰值反向电压(PRV):根据应用的需求,选择具有合适峰值反向电压的肖特基二极管。峰值反向电压应大于应用电路中的最大反向电压。

      2、最大持续正向电流(IFM):根据应用的需求,选择具有合适最大正向电流的肖特基二极管。最大正向电流应大于应用电路中的最大正向电流。

      3、反向漏电流(IR):选择具有较低反向漏电流的肖特基二极管。反向漏电流越低,电路效率越高。

      4、反向恢复时间(trr): 选择具有较短反向恢复时间的肖特基二极管,特别是在对快速开关速度要求较高的应用中。

      5、温度特性:注意选择具有良好温度特性的肖特基二极管。温度对肖特基二极管的特性有一定的影响,因此在选择时要考虑温度变化对性能的影响。

      6、厂商可靠性和供应:选择可靠的厂商,并确保所选的肖特基二极管能够长期供应。

      四、常见的肖特基二极管型号

      市场上有许多肖特基二极管供应商和型号可供选择。以下是一些常见的肖特基二极管型号:

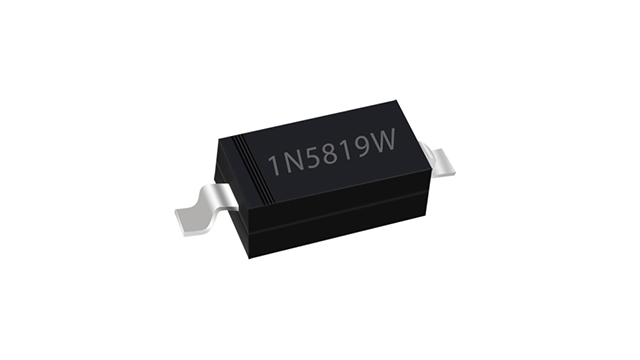

      1、1N5819:这是一种常用的二极管,具有高转换效率和快速开关速度。

      2、BAT54:这是一种偏微型肖特基二极管,适用于高频率和高速开关应用。

      3、SSR8020:这是一种功率级别的肖特基二极管,适用于开关电源、变频器和电动机驱动器等高功率应用。

      以上仅为一些常见的肖特基二极管型号示例,实际选择应根据具体应用需求进行。

      肖特基二极管的选型对电子设备的性能和效能至关重要。通过了解肖特基二极管的原理和特性,以及选型指南,朋友们可以更好地选择适合自己需求的肖特基二极管。在实际应用中,还需综合考虑各种因素,如电路需求、环境条件和可靠性等,确保选择最合适的肖特基二极管,提高电子设备的性能和可靠性。
