肖特基二极管SS16A的基本原理、规格参数、工作特性以及应用场景

　　肖特基二极管SS16A是一种常用的电子元件，被广泛应用于各种电路中。作为一种整流二极管，它的特性和用途都非常重要。今天新邦微将详细介绍肖特基二极管SS16A的基本原理、结构、工作特性以及在实际应用中的重要性。

　　一、肖特基二极管SS16A的基本原理

　　首先，我们来了解肖特基二极管SS16A的基本原理。肖特基二极管是一种特殊类型的二极管，它的结构与普通的PN结二极管有所不同。它的正向特性类似于普通二极管，但其反向特性非常特殊。肖特基二极管是由金属与半导体材料直接接触而形成，而普通二极管是由P型和N型半导体材料构成的。

　　二、肖特基二极管SS16A产品参数

　　肖特基二极管的结构非常简单，由一个P型半导体材料和一个金属层组成。金属层被放置在P型半导体材料的接触面上，并通过金属与半导体之间的Schottky势垒形成。

　　产品品牌：新邦微XBW

　　产品类型：肖特基二极管

　　产品型号：SS16A

　　产品描述：1A 60V

　　产品封装：DO-214AC/SMA

　　反向耐压(Vrrm)：60V

　　反向电压(Vr) ：60V

　　正向压降(Vf) ：0.7V

　　正向电流IF(A) ：1A

　　正向浪涌电流(Ifsm)：30A

　　工作温度范围 ：-55℃ to +125℃

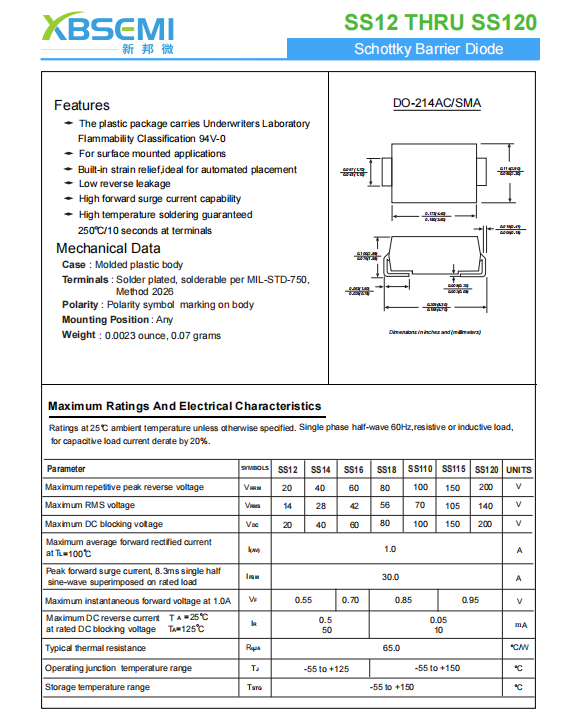

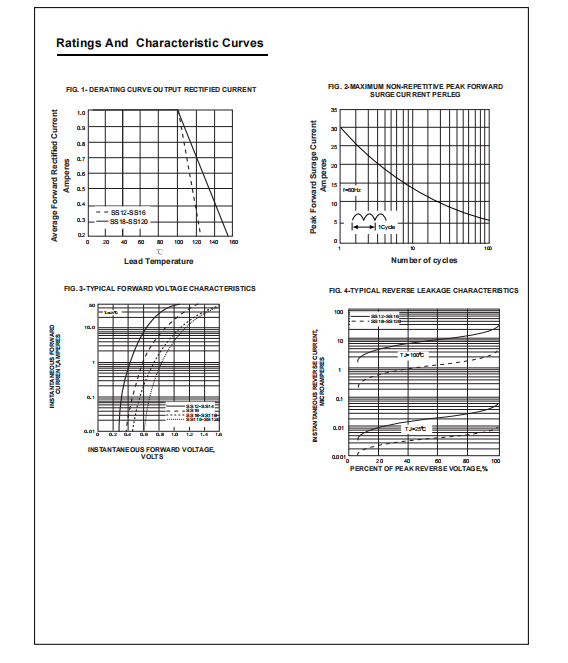

　　肖特基二极管SS16A规格书如下：

　　三、肖特基二极管SS16A的特点

　　这种结构使肖特基二极管具有以下特点：

　　1、低正向电压降：与普通二极管相比，肖特基二极管的正向电压降较低。这意味着在正向导通状态下，其电压损失很小，有利于提高电路的效率。

　　2、快速开关速度：由于肖特基二极管的结构简单，它具有快速的开关速度。在高频应用中，肖特基二极管可以实现更高的开关速度，有助于提高电路的响应速度。

　　3、低反向漏电流：由于金属与半导体之间的Schottky势垒，肖特基二极管的反向漏电流很小。这样可以减小功耗，并提高电路的稳定性。

　　四、肖特基二极管SS16A的应用场景

　　肖特基二极管SS16A在实际应用中具有广泛的用途。以下是一些常见的应用场景：

　　1、整流电路：肖特基二极管在整流电路中可以替代普通二极管，以提高电路的效率。在高频整流电路中，肖特基二极管的快速开关速度使其成为理想的选择。

　　2、开关电源：开关电源是实现电能转换的重要装置，肖特基二极管可应用于开关电源中的整流和互斥电路，提高功率转换效率。

　　3、逆变电路：逆变电路用于将直流电源转换为交流电源，以满足特定设备的电源要求。在逆变电路中，肖特基二极管可以有效地控制电流的流动方向，确保电路正常工作。

　　4、电子设备的?；せ芈罚盒ぬ鼗芸梢杂τ糜诘缱由璞傅谋；せ芈?，起到过流、过压等异常情况下的?；ぷ饔?。

　　5、太阳能电池：太阳能电池是一种利用光能转化为电能的装置，而太阳能电池阵列中需要使用肖特基二极管进行输出电流的?；ず涂刂?。

　　综上所述，肖特基二极管SS16A作为一种重要的电子元件，具有低正向电压降、快速开关速度和低反向漏电流等特点。它在整流电路、开关电源、逆变电路、?；せ芈芬约疤裟艿绯氐攘煊蚨季哂兄匾挠τ眉壑?。随着电子技术的发展，肖特基二极管的应用前景将更加广阔。
