用万用表、欧姆表怎么测试齐纳二极管好坏?

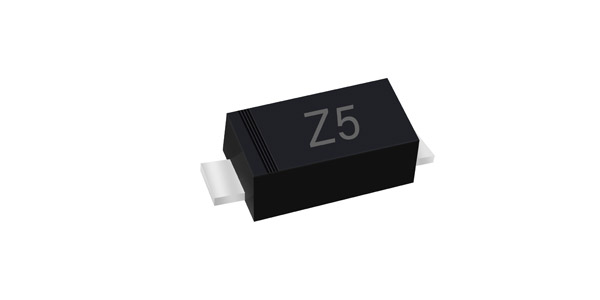

　　齐纳二极管的作用是保持电压稳定。当电源电压波动，或者电路中各点的电压由于其他原因发生变化时，齐纳二极管可以保持负载两端的电压基本不变。齐纳二极管可以?；さ缏分械牡缱釉?，并通过在更高的电压下串联来防止它们被大电流击穿。如果齐纳二极管损坏，不能正常工作，将会给电路中的其它元器件带来不同程度的影响。

　　为了确保电路的正常运行，保证齐纳二极管正常运行至关重要，如何测试齐纳二极管的好坏呢?

　　1、电压测试--用万用表测试齐纳二极管的好坏

　　为了使该测试起作用，我们必须将电压馈送到与电阻串联的反向偏置的齐纳二极管。电压必须高于齐纳二极管的额定电压。

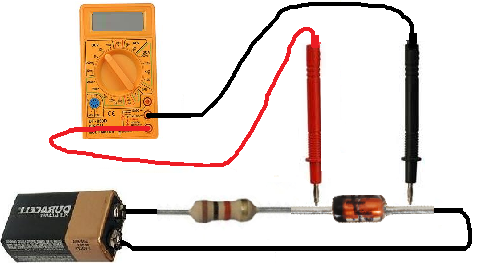

　　在下面的电路中，我们用9V电池为齐纳二极管和1KΩ 电阻提供9V电压。齐纳二极管的额定电压为 5.1V，远低于所提供的 9 伏电压。测量齐纳二极管两端的电压时，必须测量接近其额定齐纳电压的电压。

　　如果齐纳二极管读取的电压接近其额定齐纳电压 VZ，那么它是好的。

　　判断方法

　　开路二极管

　　如果二极管读取的电压高得多，或者接近于为其供电的电源电压，则它是开路的，因此是有缺陷的。应该更换它。

　　短路二极管

　　如果二极管读取的电压远低于其额定电压，例如接近 0V，则说明它内部短路，因此存在缺陷，应予以更换。

　　2、电阻测试-用欧姆表测试齐纳二极管的好坏

　　2.1、阳极-阴极二极管电阻测试

　　我们首先拿欧姆表，将正极探头放在二极管的阳极(引线连接到齐纳二极管的棕色部分)，将负极探头放在二极管的阴极(引线连接在齐纳二极管的一侧)与黑色条带)，二极管的电阻值应该适中，可能只有几十万欧姆。例如，你可能会读取大约 450KΩ。

　　2.2、阴极-阳极二极管电阻测试

　　现在拿起欧姆表并切换探针，使万用表的正极探针现在位于二极管的阴极上，而负极探针位于二极管的正极上。现在在这个设置中，二极管的电阻值应该高得多，远远超过 1MΩ。例如，典型读数可能为 2.3MΩ。万用表甚至可以指示开路的“OL”，因为电阻非常高。

　　如果你在单向读取齐纳二极管上的引线电阻适中，而在另一侧读取引线高电阻，这表明齐纳二极管是好的。齐纳二极管应在正向偏置方向读取相对较低的电阻，在反向偏置方向读取非常高的电阻。

　　判断方法

　　开路二极管

　　如果齐纳二极管在两个方向上都显示为高电阻，则表明二极管已打开。二极管不应在正向偏置方向测量非常高的电阻。应更换电路中的二极管。

　　短路二极管

　　如果齐纳二极管在两个方向上都读取到低电阻，则表明二极管已短路。二极管不应在反向偏置方向测量低电阻。应更换电路中的二极管。
