二极管在电路设计中有哪些作用?

　　二极管是用半导体材料(硅、硒、锗等)制成的一种电子器件。二极管在电路设计中有很多做用途，往下阅读深入了解二极管在电路设计中的作用。

　　1、检波作用

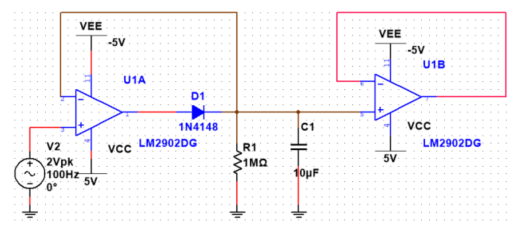

　　峰值检波电路检测输入信号幅度的最大值。其工作原理是：当输入电压幅值大于二极管正向电压时，二极管导通，输出电压加到电容器C1上，电容器两端充电。当输入电压幅度低于先前的输入电压幅度时，二极管处于反向偏置截止状态。此时，电容器两端的电压基本不变;如果再次输入信号，则输入电压幅度必须高于此时电容器两端的电压(即，施加到二极管的正向电压)，然后才能接通二极管。

　　2、续流作用

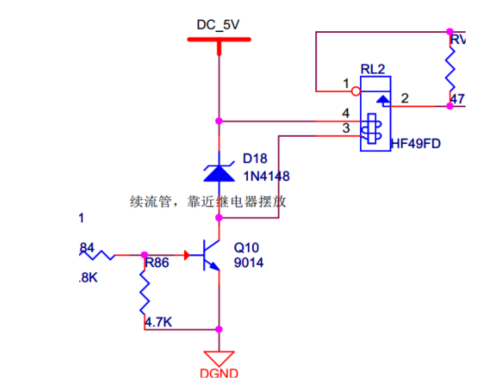

　　续流二极管并联连接在线圈两端。当线圈通过电流时，它会在两端产生感应电动势。当电流消失时，其感应电动势将在电路中的元件上产生反向电压。当反向电压高于原件的反向击穿电压时，如三极管，将被损坏。续流二极管在线路两端并联连接。当流过线圈的电流消失时，线圈产生的感应电动势通过由二极管和线圈组成的回路做功而被消耗。它?；さ缏分衅渌考陌踩?。常见的电路结构如下。

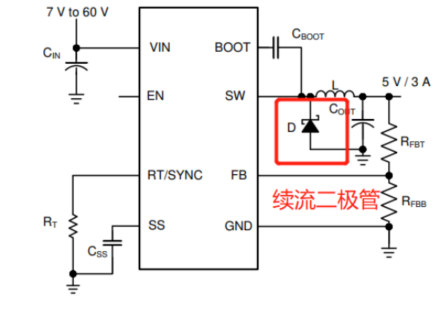

　　或者BUCK芯片电路中的续流二极管

　　3、防反作用

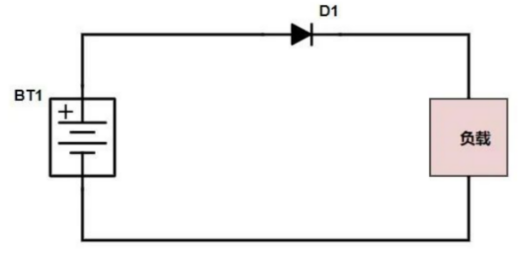

　　在主电路中，一个二极管串联连接，利用二极管的单向导电性，实现了最简单可靠的低成本抗反向连接功能电路。这种低成本方案通常用于小电流场合，例如小玩具。因为二极管传导将具有0.7V(硅管)的传导压降，如果实际电流较大，则会产生热损失，从而导致发热。而且，如果反向连接电压较大，超过反向截止电压也会击穿二极管本身，导致二极管失效，不能起到防反向连接的作用，从而不能起到?；ず笮缏返淖饔?。

　　4、稳压作用

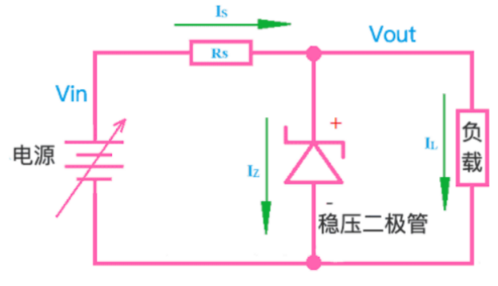

　　具有稳压功能的二极管称为稳压二极管，也称齐纳二极管。利用PN结的反向击穿状态，其电流可以在很大范围内变化，而电压基本不变。其基本电路结构如下图所示。

　　5、整流作用

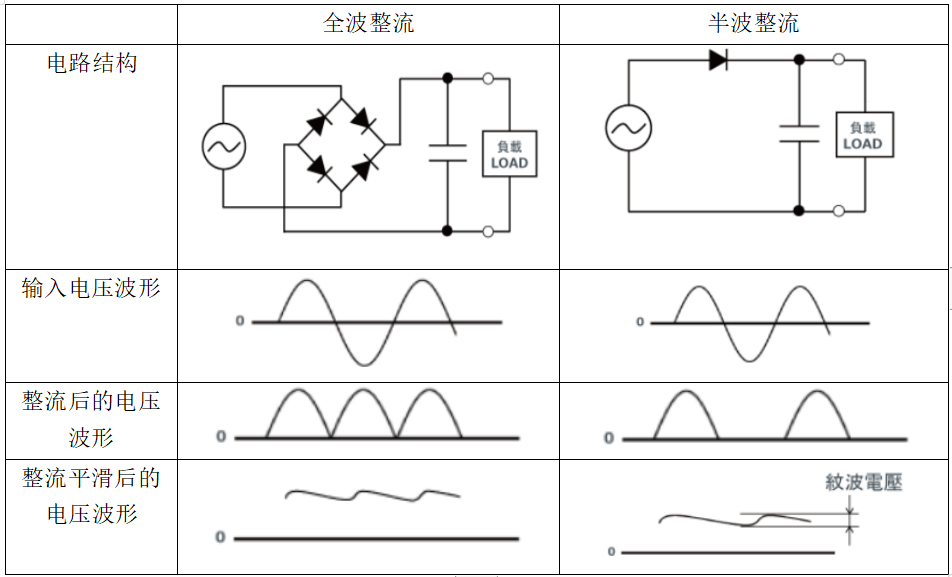

　　整流电路的作用是将交流降压电路输出的电压较低的交流电转换成单向脉动性直流电，这就是交流电的整流过程，整流电路主要由整流二极管组成。经过整流电路之后的电压已经不是交流电压，而是一种含有直流电压和交流电压的混合电压，习惯上称单向脉动性直流电压。
